保守・保全

冷凍装置の保守保全


弊社では、冷凍設備をいつまでも効率よく、安心して使っていただく為に設備のエネルギー診断及び保守保全を行っております。

省エネルギー診断
冷凍装置の運転状態を点検して現状のエネルギー使用状態を調査します。
調査結果に基づき提案書を作成します。
改善内容・改善方法・省エネルギー効果・概算金額 等
御提案内容に興味を持たれた場合は、本格的な調査、実施設計へと進めていきます。

省エネルギー診断参考事例

<T水産の省エネ改修工事>
保守・保全(冷凍機オーバーホール)



[弊社では、冷凍機のオーバーホール作業をメーカー、機種を問わず行っております]

実績:年間約100台
メーカー:前川製作所・長谷川鉄工・日立・三菱等
機種:スクリュー・レシプロ・単段・二段圧縮機
冷媒:アンモニア・フロン
作業場所:日本全国各地及び海外

前川冷凍機オーバーホール事例

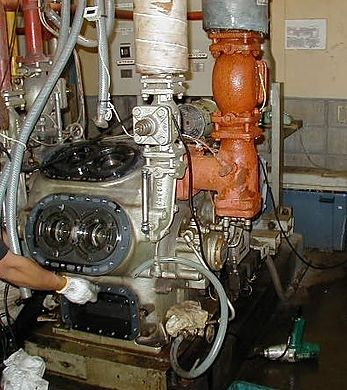

オーバーホール中
オーバーホール中

前川製作所オーバーホール
部品分解 洗浄前

分解
ヘッドカバー 洗浄前
(汚れがこびりついています)


部品 洗浄中
部品 洗浄中

ヘッドカバー 洗浄後 (錆止めを塗っています)
ヘッドカバー 洗浄後
(錆止めを塗っています)

洗浄完了
洗浄完了


オーバーホール完了
試運転をして作業完了です!

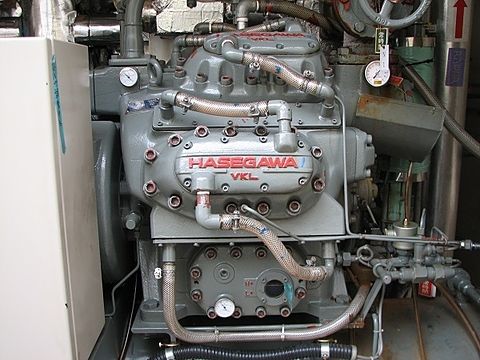

長谷川冷凍機オーバーホール事例

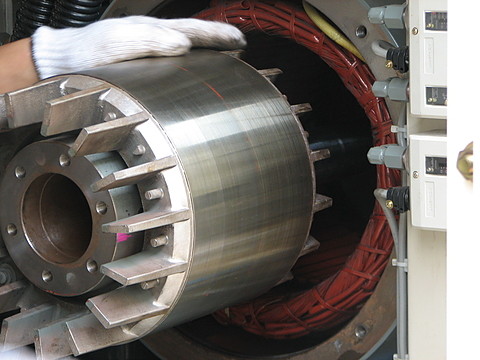

分解作業
分解作業

分解作業
分解作業

消耗品取替
消耗品取替


洗浄(1つ1つピカピカに洗っていきます!)
洗浄(1つ1つピカピカに洗っていきます!)

再組立
再組立

再組立
再組立


オーバーホール完了 試運転をして作業完了です!

各機器の点検清掃作業

冷凍装置に係る各種機器や熱交換器の点検、交換、清掃作業を行っております。
特に熱交換器の汚れは、冷凍能力及び電気代に大きく影響します。

(主な作業内容)
水冷コンデンサ、ブラインクーラー
オイルクーラー等のチューブ掃除
空冷コンデンサ、冷却器等のフィン清掃
エバコン、冷却塔等の水タンク清掃
冷却器、オイルタンク等のオイル処理

清掃作業事例

(エバコン清掃)

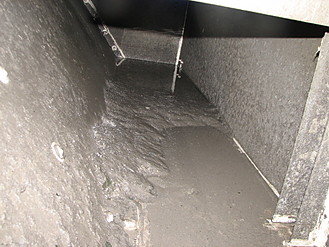

エバコン清掃前
エバコン清掃前

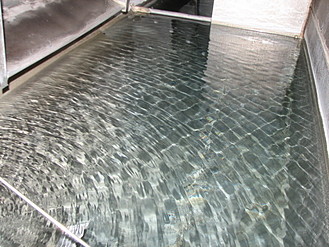

エバコン清掃後
エバコン清掃後


(オイルクーラー清掃)

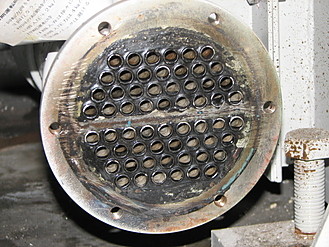

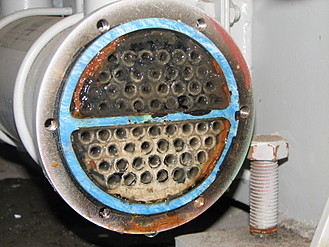

オイルクーラー清掃前
オイルクーラー清掃前

オイルクーラー清掃後
オイルクーラー清掃後


2011年
1年目

2012年
2年目

2013年
3年目


2014年
4年目

2015年
5年目

2015年
6年目
洗浄完了時


写真は、洗浄作業前の写真となります。
1年間に付着するスケール以上に除去されている為、長年蓄積したスケールが年々減少していくのが写真でも解ります。冷却効果も洗浄前と比較すると明らかです。
1年毎の薬剤洗浄を実施し、きれいな状態にします。(この事例では、5年間実施)
※汚れがひどい場合は、きれいになるまでに複数年要することがあります。
内部に蓄積したスケール等サンプルがありましたら薬剤の使用可否判定が可能となります。
洗浄にあたり配管の変更が生じる場合があります。その際にはご相談させて下さい。

冷媒漏洩検査及び補修


環境保護に対するフロン系冷媒の漏れが問題になっている近年、漏洩検査の依頼が多くなっています。
弊社では、既存冷凍設備の冷媒漏洩検査・補修作業を行っています。
検査方法は、圧力計器による検査及び電子計器、塩素反応または泡検査などの目視によるものです。
機器よりの漏洩の場合は、調整・交換、配管よりの漏洩の場合は、部分補修・取替えを行います。
補修に伴う高圧ガス変更届け等の申請も代行いたします。

冷媒漏洩検査

ガス検知用具による確認
ガス検知用具による確認

センサーによる確認
センサーによる確認

圧力による確認
圧力による確認


石鹸水による確認
石鹸水による確認

石鹸水による確認
接合部なども石鹸水で確認



冷媒漏洩による配管補修工事 事例

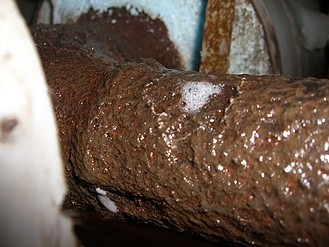

補修前
補修前

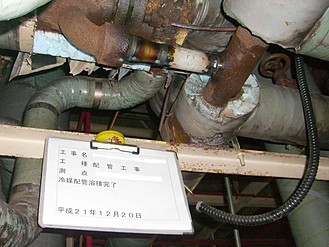

補修後
補修後



定期自主検査の代行


[圧力計検査]

高圧ガス保安法に基づく定期自主検査を代行して行っております。
点検内容は、圧力計検査・安全弁作動検査・圧力スイッチ作動検査・保護装置作動検査・目視検査等です。
検査に基づいた調整作業または交換作業を行い、成績表・報告書を提出します。

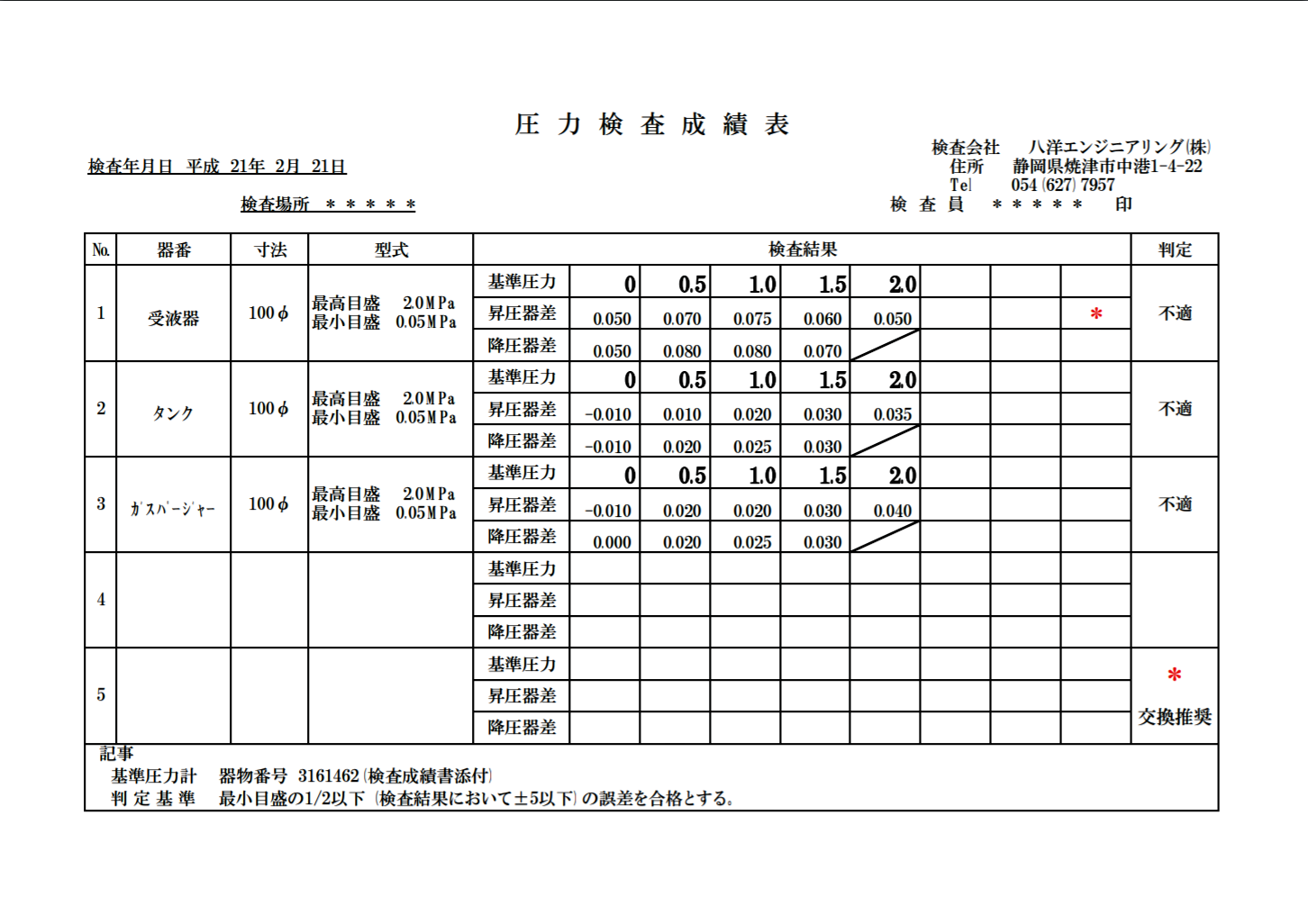

圧力検査成績表
圧力検査成績表
